Projet DIY-A586 Un autre FPGA

[Vincent-21]

Vincent-21

#332314

https://www.elektroda.pl/rtvforum/topic3598849.html#18067213

– FPGA Spartan6 XC6SLX9

– Mémoire SDRAM 16 bits de 8 Mo

– 16MB flash pour noyau et ROMY

– sortie HDMI

– sortie audio analogique + entrée magnétophone

– prise SD

– RS232

– 2 * port joystick

– 2 * PS/2

– connecteur clavier A500

– connecteurs pour lecteur de disquettes

– 2 boutons (menu et reset)

– 2 LEDs

– Prise d’alimentation USB-C 5V

– dimensions 100x100mm x 100mm

Le flash peut contenir jusqu’à 30 configurations qui peuvent être chargées dans le FPGA.

Gestion du clavier d’origine et du lecteur de disquette.

https://www.youtube.com/watch?v=

Région : Yvelines

[Anonyme]

Anonyme

#332315

C’est un site polonais, c’est ça ?
à l’air bien cette petite carte.
Si vous avez d’autres liens, je suis preneur !

Hey, la classe, ça prends le clavier Amiga du 500 et le lecteur de disquette.

Roooooo, cool

[Vincent-21]

Vincent-21

#332318

https://github.com/piotr-go/FPGA/tree/master/DIY-A586

NES et Spectrum dispo



Région : Yvelines

[Anonyme]

Anonyme

#332320

Rien vérifié, mais on dirait une reproduction du Minimig…

http://obligement.free.fr/articles/minimig.php

—

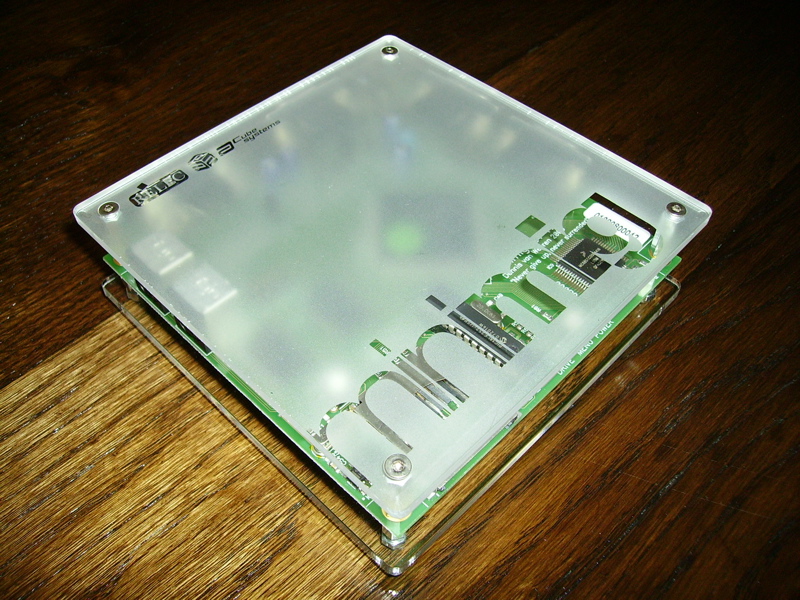

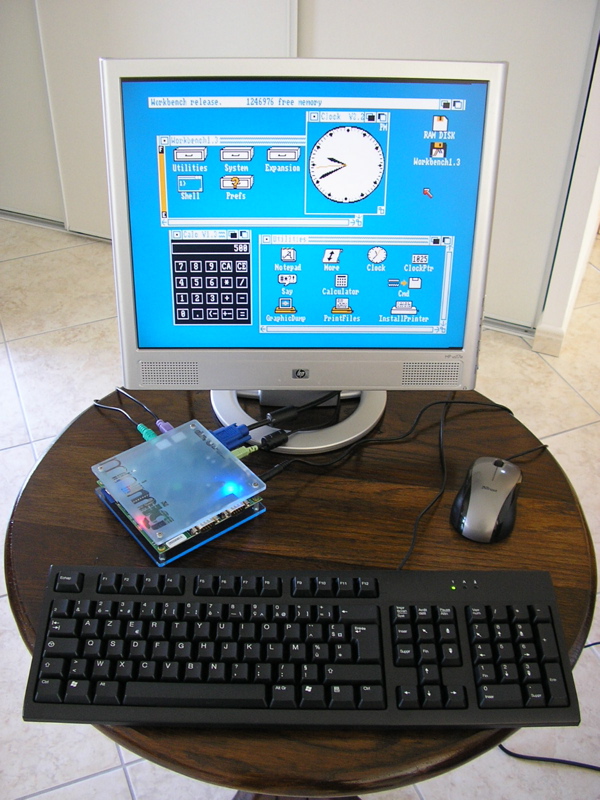

/me est l’heureux possesseur d’un Minimig 🙂 offert par un Ami-gaïste qui se reconnaîtra 😉

http://www.boingball.net/AMIGA_FOR_EVER/Photos/Amigas/MinimigJedi1.jpg

http://www.boingball.net/AMIGA_FOR_EVER/Photos/Amigas/MinimigJedi2.jpg

[Anonyme]

Anonyme

#332321

Heuuu, pas vraiment Jedi 🙂
Je pense qu’il est temps de porter des lunettes 😉

Par contre je n’ai pas trouvé de prix de la bêtttte.
Arff, je viens de traduire (merci chrome) ==>

diagramme et gerberas attachés.
L’utilisation à des fins commerciales est interdite.
Je n’aide pas à commander des carreaux, à assembler des éléments, à ne pas donner de leçons de soudure.

Chouette ce forum, il y a pas mal de projet intéressants.
Par contre ce n’est pas en anglais, snif.

Bon j’ai récup les cores et l’archives principales, effectivement, il y a tout (fichier gerber, schema, image pcb, etc…)

Y’a plus qu’a comme on dis 🙂

[Anonyme]

Anonyme

#332324

Giants : je pense comme JEDI cela ressemble fortement au première version du core du minimig mais vue que le code n’est pas libre on ne peux pas le savoir.

En tout cas cela à l’air de bien faire tourner un A500 avec son clavier, son lecteur de D7 et ces 4mo de Fast



[Vincent-21]

Vincent-21

#332329

Giants: pour la traduction et la compréhension je te recommande  deepl.com qui est un cran au-dessus de Google .

« Diagramme et gerbères en annexe.

Utilisation commerciale interdite.

Je n’aide pas à commander des cartes, des composants complets, je ne donne pas de cours de soudure. »

Seul le mot « gerbères » pour Gerbers reste une erreur de traduction.

Région : Yvelines

[Anonyme]

Anonyme

#332334

Ah vous parler de la 1er version, surement alors !
Vous avez des images de celle-ci ?

deepl.com, yes, tout à fait, faut que le note celui là, je l’oublie tout le temps.

L’avantage de ce projet c’est que c’est ‘libre’.
Maintenant, à voir si la colle va prendre et que du monde va s’y intéressé pour que le projet soit régulièrement maj.

à suivre donc.

[Anonyme]

Anonyme

#332335

Ah vous parler de la 1er version, surement alors !
Vous avez des images de celle-ci ?

Yes, voir les liens de mon 1er message à ce sujet 😉

[Gouky]

Gouky

#332336

sauf qu’a l’ instar du minimig tu peux brancher un vrai clavier d’A500 et un vrai floppy drive (https://youtu.be/OAxe3ryDPwQ). Je sais pourquoi on voudrait faire ca… beeen parceque le tic tic du floppy ca fait toujours tripper des gens, ou pour ceux qui adorent de temps a autre utiliser leur originaux ou pire un gotek/hxc plutot qu’un file selector inclus (ca facilite l ajout de jeu etc.. sans avoir a eteindre le fpga etc..)

Je trouve ca plutot sympa, sachant que maintenant il existe un 68000 cycle accurate en verilog c est tres chouette.

[Bardock]

Bardock

#332337

Rien que pour lecteur de disquette, j’achète 🙂

J’espère juste qu’il s’agit d’un lecteur pc facile à trouver et pas un lecteur amiga 880ko rare à 500€ 🙂

Amiga 1200 BPPC 060+SCSI; 64Mo; BVision; Mediator; FastATA; Delfina DSP; Spider II; Tower fait maison / Amiga 1200 BPPC 040+SCSI; 32Mo; BVision; Mediator.
Amiga 600 avec tous les jeux Amiga
Mini NES avec tous les jeux NES
Mini SNES avec tous les jeux SNES
Mini Megadrive avec tous les jeux Megadrive
Mini PSX avec tous les jeux de la PSX 1

[Anonyme]

Anonyme

#332338

Jedi : Exact, thks.
Ah oui en effet, à un petit air de minimig 🙂

[Gouky]

Gouky

#332339

Oui probablement, la logique est quasi la meme juste une modif a faire dans le core… au pire y a des adaptateurs pc=>amiga pour pas chere.

On le faisait deja sur le replay en 2016 (!!! la vache le temps passe vite) https://youtu.be/mByHYxP5yDw

Juste tres tres dommage tout le retard que ce projet (le replay) a pris, j espere que la deuxieme iteration sera plus rapide.
